প্রচলিত গাড়ির সিরিজ ডাই কাস্টিং ছাঁচের সাধারণ নকশা বৈশিষ্ট্যগুলি কী কী?
অত্যন্ত লক্ষ্যযুক্ত নকশা
এর নকশা প্রচলিত যানবাহন সিরিজ ডাই ঢালাই ছাঁচ সাধারণত নির্দিষ্ট গাড়ির মডেল এবং এর উপাদানগুলির প্রয়োজনীয়তার চারপাশে কেন্দ্রীভূত হয়। Ningbo NKT Tooling Co., Ltd. নকশা প্রক্রিয়া চলাকালীন গাড়ির উপাদানগুলির কার্যকারিতা, গঠন এবং ইনস্টলেশন পরিবেশ সম্পর্কে গভীরভাবে উপলব্ধি করবে যাতে ছাঁচটি চূড়ান্ত পণ্যের আকার এবং কার্যকারিতা প্রয়োজনীয়তার সাথে সঠিকভাবে মেলে তা নিশ্চিত করতে পারে। এই লক্ষ্যযুক্ত নকশা মেশিনিং দক্ষতা এবং কাস্টিং এর সমাবেশ নির্ভুলতা উন্নত করতে সাহায্য করে।
জটিল কিন্তু যুক্তিসঙ্গত গঠন
যানবাহনের ঢালাই অংশগুলি সাধারণত আকারে জটিল হয় এবং এতে একাধিক কার্যকরী পৃষ্ঠ এবং সংযোগকারী কাঠামো জড়িত থাকে। অতএব, ছাঁচ নকশা সামগ্রিক কাঠামোর যৌক্তিকতা বিবেচনা করা প্রয়োজন। ডিজাইনারদেরকে ছাঁচের অনমনীয়তা, নিষ্কাশন, কুলিং এবং ডিমোল্ডিং বৈশিষ্ট্যগুলি বিবেচনা করতে হবে যাতে ছাঁচটি উত্পাদন প্রক্রিয়া চলাকালীন স্থিরভাবে কাজ করতে পারে, বিকৃতি এবং ক্ষতি এড়াতে পারে এবং কাস্টিংয়ের গুণমান নিশ্চিত করতে পারে।
একটি বিভক্ত মডেল নকশা গ্রহণ
প্রচলিত গাড়ির সিরিজ ডাই কাস্টিং ছাঁচগুলি বেশিরভাগই একটি ছাঁচ বিভক্ত নকশা গ্রহণ করে, অর্থাৎ, সহজ সমাবেশ এবং প্রতিস্থাপনের জন্য ছাঁচটিকে একাধিক অংশে বিভক্ত করা হয়। বিভক্ত ছাঁচ নকশা শুধুমাত্র ছাঁচের নমনীয়তা উন্নত করে না, তবে দৈনিক রক্ষণাবেক্ষণ এবং মেরামতের সুবিধা দেয়, যখন উত্পাদন দক্ষতা উন্নত করতে এবং উত্পাদন ডাউনটাইম কমাতে সহায়তা করে।
কুলিং সিস্টেম লেআউট মনোযোগ দিন
এর নকশা mold cooling system is the key to ensuring casting quality and mold life. Ningbo NKT Tooling Co., Ltd. focuses on the reasonable layout of cooling channels to quickly and effectively dissipate heat, reduce thermal stress of castings, prevent overheating and deformation of the mold, and extend the service life of the mold.
অ্যাকাউন্ট উপাদান বৈশিষ্ট্য এবং প্রক্রিয়াকরণ প্রযুক্তি গ্রহণ
ব্যবহৃত সংকর ধাতুগুলির বৈশিষ্ট্য এবং ঢালাই প্রক্রিয়ার প্রয়োজনীয়তাগুলি (যেমন অ্যালুমিনিয়াম, ম্যাগনেসিয়াম, জিঙ্ক অ্যালয়) এবং নকশা সম্পূর্ণরূপে বিবেচনা করা উচিত। বিভিন্ন উপকরণের তাপীয় সম্প্রসারণ সহগ, তরলতা এবং দৃঢ়করণ বৈশিষ্ট্য ভিন্ন। ঢালাইয়ের মাত্রিক স্থায়িত্ব এবং পৃষ্ঠের গুণমান নিশ্চিত করতে ছাঁচের নকশাকে সেই অনুযায়ী আকার এবং কাঠামো সামঞ্জস্য করতে হবে।
ছাঁচ স্থায়িত্ব উপর জোর দিয়ে নকশা
যানবাহন ঢালাই ছাঁচগুলি প্রচুর পরিমাণে উত্পাদন কাজের মুখোমুখি হয় এবং নকশাটি পরিধান প্রতিরোধের এবং ক্লান্তি প্রতিরোধের উন্নতির উপর দৃষ্টি নিবদ্ধ করে। Ningbo NKT Tooling Co., Ltd. ডিজাইনে উপযুক্ত ইস্পাত এবং পৃষ্ঠের চিকিত্সা প্রক্রিয়া নির্বাচন করে যাতে সহজেই জীর্ণ অংশগুলিকে শক্তিশালী করা যায় এবং দীর্ঘমেয়াদী অপারেশন চলাকালীন ছাঁচটি স্থিতিশীল কর্মক্ষমতা বজায় রাখে তা নিশ্চিত করে৷
প্রক্রিয়াকরণ এবং সমাবেশ সুবিধা উভয় অ্যাকাউন্টে নিন
ছাঁচ ডিজাইনের জন্য উত্পাদনের সুবিধা এবং পোস্ট-অ্যাসেম্বলি বিবেচনা করতে হবে, উৎপাদন অসুবিধা এবং খরচ কমাতে প্রতিটি ছাঁচের উপাদানের প্রক্রিয়াকরণের ক্রম এবং সমাবেশ পদ্ধতি যুক্তিসঙ্গতভাবে সাজাতে হবে। এই নকশা ধারণা উৎপাদন চক্র সংক্ষিপ্ত করতে এবং ডেলিভারি দক্ষতা উন্নত করতে সাহায্য করে।
নির্ভুলতা নিয়ন্ত্রণে ফোকাস করুন
প্রচলিত যানবাহন সিরিজ ডাই ঢালাই ছাঁচ মাত্রিক নির্ভুলতার জন্য উচ্চ প্রয়োজনীয়তা আছে. নকশা উন্নত পরিমাপ প্রযুক্তি এবং প্রক্রিয়া পরামিতি একত্রিত হবে ছাঁচ উত্পাদন নির্ভুলতা এবং সমাবেশ নির্ভুলতা নিশ্চিত করতে, যার ফলে গাড়ির অংশগুলির কঠোর মানের মান পূরণ করা হবে।
ভর উৎপাদন প্রয়োজন মানিয়ে
যানবাহনের অংশগুলির সাধারণত ব্যাপক উত্পাদন প্রয়োজন, এবং ছাঁচ ডিজাইনের জন্য দীর্ঘমেয়াদী উচ্চ-শক্তি ব্যবহারের প্রয়োজনীয়তাগুলি পূরণ করা প্রয়োজন। Ningbo NKT Tooling Co., Ltd. সম্পূর্ণরূপে ডিজাইনের সময় স্থায়িত্ব এবং রক্ষণাবেক্ষণের সুবিধা বিবেচনা করে, ছাঁচটিকে ব্যাপক উত্পাদনের জন্য উপযুক্ত করে তোলে এবং উত্পাদনের ধারাবাহিকতা নিশ্চিত করে।
গ্রাহকের কাস্টমাইজেশন প্রয়োজনীয়তা একত্রিত করুন
প্রচলিত গাড়ির সিরিজ ডাই কাস্টিং মোল্ডের ডিজাইন প্রক্রিয়া চলাকালীন, Ningbo NKT Tooling Co., Ltd. গ্রাহকদের বিশেষ প্রয়োজনীয়তাকে গুরুত্ব দেয় এবং বিভিন্ন মডেল এবং বিভিন্ন অংশের বিশেষ প্রক্রিয়া এবং প্রযুক্তিগত চাহিদা মেটাতে এবং গ্রাহকের সন্তুষ্টি উন্নত করতে ব্যক্তিগতকৃত নকশা সমাধান প্রদান করে।
প্রথাগত গাড়ির সিরিজ ডাই কাস্টিং মোল্ডগুলি নির্ভুল নিয়ন্ত্রণে কী ব্যবস্থা নেওয়া হয়েছে?
নির্ভুল নকশা সফ্টওয়্যার ছাঁচ নির্ভুলতা নিয়ন্ত্রণ সমর্থন করে
নকশা পর্যায়ে সময় প্রচলিত যানবাহন সিরিজ ডাই ঢালাই ছাঁচ , Ningbo NKT Tooling Co., Ltd. ব্যাপকভাবে ত্রি-মাত্রিক মডেলিং সফ্টওয়্যার এবং কম্পিউটার-সহায়ক ডিজাইন সিস্টেম (যেমন UG, CATIA, এবং Pro/E) ডিজিটালভাবে ছাঁচের কাঠামোর মডেল ব্যবহার করে। নিয়ন্ত্রণযোগ্য ডিজাইনের নির্ভুলতা নিশ্চিত করার জন্য এই সরঞ্জামগুলি ডিজাইনের শুরুতে অংশগুলির মাত্রা, সমন্বয় সহনশীলতা এবং সমাবেশ সম্পর্কগুলি সাবধানে নিয়ন্ত্রণ করতে ইঞ্জিনিয়ারদের সাহায্য করে। প্রাথমিক সিমুলেশন বিশ্লেষণের মাধ্যমে, উপাদান প্রবাহ পথ, তাপমাত্রা ক্ষেত্র এবং চাপ ঘনত্ব এলাকা পরবর্তী ছাঁচ উত্পাদন এবং ব্যবহারের জন্য নির্ভুলতার ভিত্তি উন্নত করতে অপ্টিমাইজ করা যেতে পারে।
ছাঁচ প্রক্রিয়াকরণ সহনশীলতা কঠোরভাবে নিয়ন্ত্রণ করুন
ছাঁচের মেশিনিং নির্ভুলতা সরাসরি চূড়ান্ত ঢালাইয়ের গুণমানকে প্রভাবিত করে। Ningbo NKT Tooling Co., Ltd. মূল অবস্থানের জন্য মাইক্রন-স্তরের সহনশীলতা নিয়ন্ত্রণ বাস্তবায়নের জন্য ছাঁচ তৈরির প্রক্রিয়ায় উচ্চ-নির্ভুলতা CNC মেশিন টুল, পাঁচ-অক্ষ মেশিনিং কেন্দ্র, তারের কাটার সরঞ্জাম এবং বৈদ্যুতিক স্পার্ক মেশিনিং প্রযুক্তি ব্যবহার করে। একই সময়ে, প্রযুক্তিবিদরা সরঞ্জাম পরিধান, ফিডের গতি, টাকু গতি এবং অন্যান্য পরামিতিগুলির ব্যবস্থাপনাকে পরিমার্জিত করেছেন যাতে প্রতিটি প্রক্রিয়াকরণ পদক্ষেপটি আদর্শ সীমার মধ্যে থাকে এবং মাত্রিক বিচ্যুতি হ্রাস করে।
উচ্চ স্থিতিশীলতা উপকরণ ব্যবহার করে ছাঁচ উত্পাদন
উপাদানের মাত্রিক স্থিতিশীলতা সঠিকতা নিয়ন্ত্রণের জন্য মৌলিক শর্ত। Ningbo NKT Tooling Co., Ltd. শক্তিশালী তাপীয় স্থিতিশীলতা এবং পরিধান প্রতিরোধের (যেমন H13, SKD61, ইত্যাদি) সহ ছাঁচ ইস্পাত সামগ্রী পছন্দ করে। বারবার উচ্চ-তাপমাত্রা ঢালাই করার পরে এই উপকরণগুলি সহজে বিকৃত হয় না, যা দীর্ঘ সময়ের জন্য ছাঁচের মাত্রিক নির্ভুলতা বজায় রাখতে সহায়তা করে। উপরন্তু, ইস্পাত তাপ চিকিত্সা প্রক্রিয়া চলাকালীন, কোম্পানি উপাদানের অভ্যন্তরীণ চাপ কমাতে এবং তাপীয় বিকৃতির কারণে সৃষ্ট ত্রুটিগুলি কমাতে একটি মাল্টি-স্টেজ তাপমাত্রা নিয়ন্ত্রণ প্রক্রিয়া গ্রহণ করে।
মাল্টি-রাউন্ড পরিদর্শন সিস্টেম সঠিকতার গ্যারান্টি উন্নত করে
ছাঁচের নির্ভুলতা ডিজাইনের প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করতে, Ningbo NKT Tooling Co., Ltd. একটি পূর্ণ-প্রক্রিয়া পরীক্ষার সিস্টেম প্রয়োগ করে। অংশগুলির রুক্ষ প্রক্রিয়াকরণের পর্যায় থেকে শুরু করে, মাত্রিক পরিদর্শন করা হয় এবং সমাপ্তির পরে প্রতিটি মূল অংশে ব্যাপক পরিমাপ করা হয়। উচ্চ-নির্ভুল মাত্রিক ডেটা পেতে তিন-সমন্বয় পরিমাপ যন্ত্র (সিএমএম), অল্টিমিটার, অপটিক্যাল প্রজেক্টর এবং অন্যান্য সনাক্তকরণ সরঞ্জাম ব্যবহার করুন। সমস্ত পরিমাপের ফলাফল CAD ডেটার সাথে তুলনা করা হয়। প্রিসেট পরিসীমা অতিক্রম করে বিচ্যুতি সহ অংশগুলিকে ছাঁচ সমাবেশের সঠিকতা নিশ্চিত করতে পুনরায় প্রক্রিয়া করা হবে বা স্ক্র্যাপ করা হবে।
ছাঁচ পরীক্ষা প্রক্রিয়ায় নির্ভুলতা এবং স্থায়িত্ব যাচাই করুন
ছাঁচ সম্পূর্ণ এবং একত্রিত হওয়ার পরে, Ningbo NKT Tooling Co., Ltd. একটি ছাঁচ পরীক্ষা পরিচালনা করবে। প্রকৃত খাদ উপকরণ ইনজেকশন দ্বারা, আকার, পৃষ্ঠ গুণমান, ট্রায়াল পণ্য বেধ সামঞ্জস্য ব্যাপকভাবে পরীক্ষা করা হয়. ছাঁচ পরীক্ষার ফলাফলগুলি কেবল ছাঁচের দেহের মাত্রিক নিয়ন্ত্রণ যাচাই করে না, তবে কুলিং সিস্টেম, নিষ্কাশন নকশা এবং খাওয়ানোর সিস্টেমের নির্ভুলতাকে প্রভাবিত করে এমন কারণ রয়েছে কিনা তাও পরীক্ষা করে। পরীক্ষার ছাঁচ প্রতিক্রিয়া ফলাফল ব্যাপক উৎপাদনের আগে একটি স্থিতিশীল অবস্থা অর্জনের জন্য ছাঁচকে আরও ডিবাগ করতে ব্যবহৃত হয়।
তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা স্থিতিশীল মাত্রিক নির্ভুলতা সহায়তা করে
ডাই কাস্টিং প্রক্রিয়া চলাকালীন, ছাঁচটি বারবার উচ্চ-তাপমাত্রার তাপীয় শকের শিকার হয়, যা ছাঁচের মাত্রিক স্থায়িত্বকে চ্যালেঞ্জ করে। Ningbo NKT Tooling Co., Ltd. ছাঁচের প্রতিটি এলাকায় তাপমাত্রার ভারসাম্য বজায় রাখার জন্য শীতল জলপথ এবং স্থানীয় তাপমাত্রা নিয়ন্ত্রণ ডিভাইস সহ ছাঁচে একটি যুক্তিসঙ্গত তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থার ব্যবস্থা করে। ছাঁচের তাপ সম্প্রসারণ এবং তাপ সংকোচনের পরিবর্তনের প্রশস্ততা নিয়ন্ত্রণ করা ছাঁচনির্মাণ গহ্বরের নির্ভুলতা বজায় রাখতে সাহায্য করে এবং তাপমাত্রার পার্থক্য দ্বারা সৃষ্ট মাত্রিক ত্রুটিগুলি হ্রাস করে।
মূল উপাদানগুলির মডুলার এবং সামঞ্জস্যযোগ্য নকশা

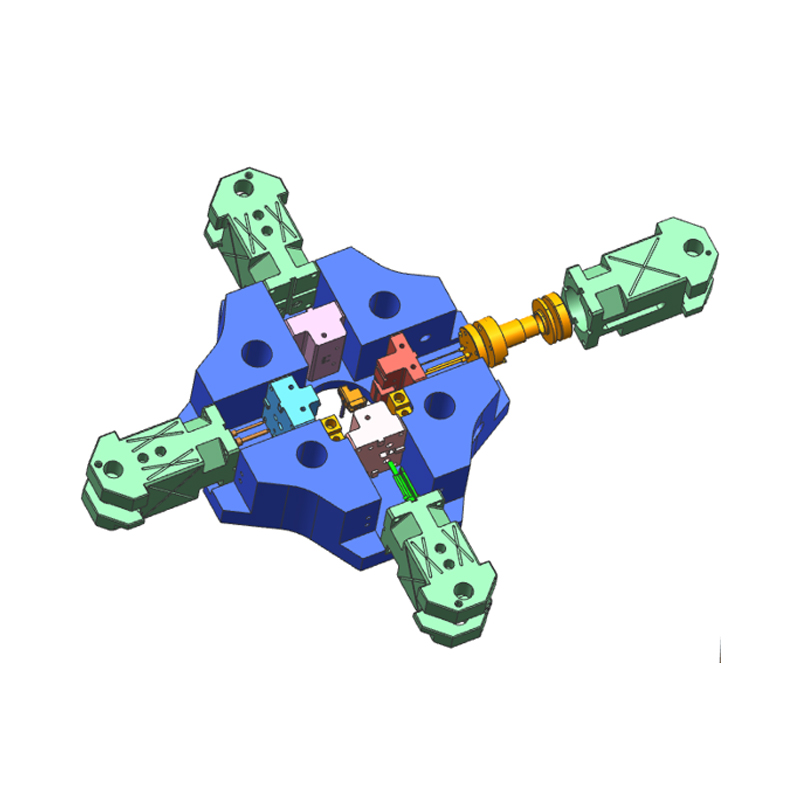

প্রচলিত গাড়ির সিরিজ ডাই কাস্টিং মোল্ডে, কিছু মূল কাঠামো যেমন স্লাইডার, কোর, ইনলে এবং অন্যান্য উপাদানগুলি মডুলার বা সামঞ্জস্যযোগ্য আকারে ডিজাইন করা হয়েছে। Ningbo NKT Tooling Co., Ltd. এই পদ্ধতি গ্রহণ করে, পোস্ট-সামঞ্জস্য বা মেরামতের সময় সামগ্রিকভাবে ছাঁচের বডি প্রতিস্থাপন করার প্রয়োজন ছাড়াই। শুধুমাত্র ফাইন-টিউনিং স্থানীয় নির্ভুলতার মেরামত এবং নিয়ন্ত্রণ অর্জন করতে পারে। এটি কেবল ছাঁচের পরিষেবা জীবনকে প্রসারিত করে না, তবে মাত্রিক নির্ভুলতা বজায় রাখার দক্ষতাও উন্নত করে।
কর্মী প্রযুক্তিগত প্রশিক্ষণ এবং গুণমান দায়িত্ব ব্যবস্থা
উচ্চ-নির্ভুল ছাঁচের উত্পাদন অপারেটরের দক্ষতার স্তরের উপর নির্ভর করে। Ningbo NKT Tooling Co., Ltd. নিয়মিতভাবে কারিগরি কর্মীদের এবং পরিদর্শকদের জন্য পেশাদার প্রশিক্ষণ পরিচালনা করে, যার মধ্যে রয়েছে অঙ্কন পড়া, মাত্রিক সহনশীলতা বোঝা, সরঞ্জাম পরিচালনার বৈশিষ্ট্য ইত্যাদি। একটি সুস্পষ্ট মানের দায়বদ্ধতা ব্যবস্থা স্থাপন করা এবং মানুষের কাছে সঠিকতা নিয়ন্ত্রণের কাজগুলি বাস্তবায়ন করা। প্রতিটি অংশগ্রহণকারী তার কর্মক্ষম লিঙ্কগুলির জন্য দায়ী এবং সমগ্র প্রক্রিয়ার নির্ভুলতা ব্যবস্থাপনা স্তর উন্নত করে।
ডেটা ম্যানেজমেন্ট এবং ট্রেসেবিলিটি সিস্টেম
Ningbo NKT Tooling Co., Ltd. ডিজাইন প্যারামিটার, প্রসেসিং ডেটা, পরীক্ষার ফলাফল এবং পরীক্ষার প্রতিক্রিয়া কভার করে একটি সম্পূর্ণ ছাঁচ ডেটা রেকর্ডিং সিস্টেম প্রতিষ্ঠা করেছে৷ ছাঁচের প্রতিটি সেটে স্বতন্ত্র সংখ্যা এবং সংরক্ষণাগার রয়েছে, যা পুরো প্রক্রিয়াটির সন্ধানযোগ্য ব্যবস্থাপনা উপলব্ধি করে। ডেটার তুলনা এবং বিশ্লেষণের মাধ্যমে, সঠিকতা বিচ্যুতির সম্ভাব্য উত্সগুলি আবিষ্কার এবং সংশোধন করা যেতে পারে, যা ক্রমাগত উন্নত এবং গুণমান ট্র্যাকিং করতে সহায়তা করে৷
